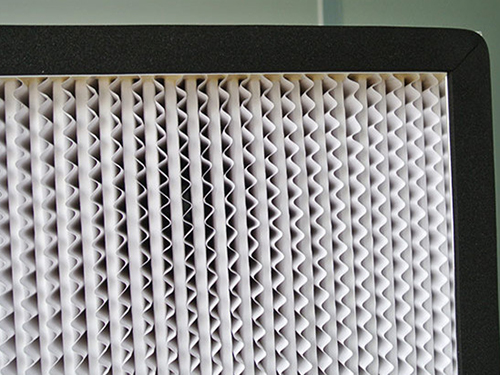

有隔板高效过滤器
产品概述
高效和超高效过滤器均用于洁净室末端，以其结构形式可分为有：有隔板高效过滤器、无隔板高效过滤器、大风量高效过滤器和超高效过滤器等。
有隔板过滤器的滤料是利用专用自动设备打成皱褶的纸隔板、铝箔隔板分隔并折叠成型，可以根据客户的要求提供多种材质及多种尺寸的外框。
产品特点
1、有隔板滤芯采用自动折景机进行折叠。
2、专用玻璃纤维滤纸作为滤料。
3、框体采用金属框。
4、过滤空间大，阻力低容尘量大使用寿命长。
5、每个过滤器经过严格检测。
6、可制作F6-F14间各种效率。
适用范围
主要用于电子、制药、食品、半导体、医院等需要高洁净度的空气过滤系统。
技术参数
|
型号 |
宽*高*深 mm |
效率 |
阻力 Pa |
风量 CMH |
外框 |
滤料 |
分隔物 |
护网 |
密封胶 |
密封条 |
|
ZKK-6615 |
610*610*150 |
H13 |
220 |
1000 |
铝框
镀锌框
塑胶框 |
玻璃纤维 |
热熔胶 |
铝拉网
烤漆网 |
聚氨酯 |
EVA |
|
H14 |
240 |
|
ZKK-12615 |
1220*610*150 |
H13 |
220 |
2000 |
|
H14 |
240 |
|
ZKK-6629 |
610*610*292 |
H13 |
245 |
2000 |
|
H14 |
260 |
|
ZKK-6622 |
630*630*220 |
H13 |
220 |
1700 |
|
H14 |
248 |
|
ZKK-4422 |
484*484*220 |
H13 |
220 |
1000 |
|
H14 |
240 |
|
ZKK-3322 |
320*320*220 |
H13 |
220 |
440 |
|
H14 |
248 |
|
建议终压损为初压损的2-3倍，尺寸可按照客户需求定制。 |
拆包和检漏
拆包：只能在安装现场，安装时刻现拆高效过滤器包装，取出之后应作外观检查，并要求每一台有性能指标的具体检测数据，不得笼统打印某限值数据（例如≤Pa）。
检漏：洁净度级别等于或高于100级的洁净车间的高效过滤器安装前必须作现场检漏，重点是检查过滤器有无破损漏泄等自身质量。所有级别的洁净车间，都要求对其安装好的高效过滤器作检漏，在现行规范没有给出检查数量时，可以自定一个比例，安装检漏的重点是空气过滤器边框密封质量。
安装注意事项
安装高效过滤器是净化空调系统和洁净室施工安装的关键，应注意以下几点：
1. 安装前清洁；
2. 系统应空吹清洁；
3. 净化车间应再次全面清扫，如用吸尘器吸尘，不得用普通吸尘器，必须用配有超净滤袋的吸尘器；
4. 如在吊顶内安装，吊顶内应进行清扫；
5. 然后试运转系统达12h后再次清洁洁净车间，方可安装高效过滤器。
